설명

MLCCinfo제품 개발 및 양산 설비에서 미소 전류를 측정하는 장비

MLCC(Multilayer Ceramic Capacitors)는 전기를 보관했다가 일정량씩 내보내는 '댐'의 역할을 합니다. 회로에 전류가 일정하게 흐르도록 조절하고 부품 간 전자파 간섭현상을 막아줍니다. 쌀 한 톨 크기의 250분의 1, 0.3mm의 얇은 두께의 내부에 최대한 얇게 많은 층을 쌓아야 많은 전기를 축적할 수 있기 때문에 기술력이 중요한 분야입니다.

일반적인 MLCC는 전자 회로에서 일시적으로 전하를 충전하고 노이즈를 제거하는 가장 일반적인 칩형태의 Capacitor 입니다. 다양한 사이즈와 넓은 범위의 용량을 구현할 수 있는 제품군이며 PCB에 칩을 고속으로 실장할 수 있는 구조를 가지고 있습니다.

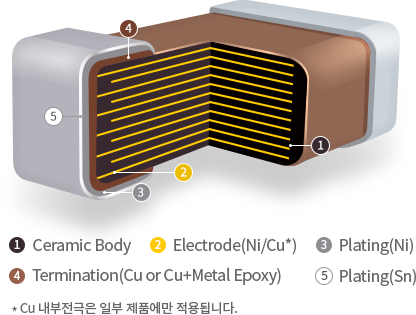

Normal 부품 구조도로 부품의 구성요소 [1.Ceramic Body, 2.Electrode(Ni/Cu*), 3.Plating(Ni), 4.Termination(Cu or Cu+Metal Epoxy), 5.Plating(Sn)]  *Cu 전극은 일부 제품에만 적용됩니다.

Wide Selection of Size & Wide Capacitance Range
다양한 사이즈와 넓은 범위의 용량을 구현할 수 있는 제품
Excellent DC Bias Characteristics
DC Bias 특성이 우수한 Capacitor
High Speed Automatic Chip Placement on PCBs
PCB에 칩을 고속으로 실장 가능

구성도

용도

  • 칩 콘덴서
  • 칩 저항 절연저항 측정

제품종류

  • IR Meter
  • HV IR Meter
  • MIR Auto Meter
  • Real-time Current Detection

주요제품

4

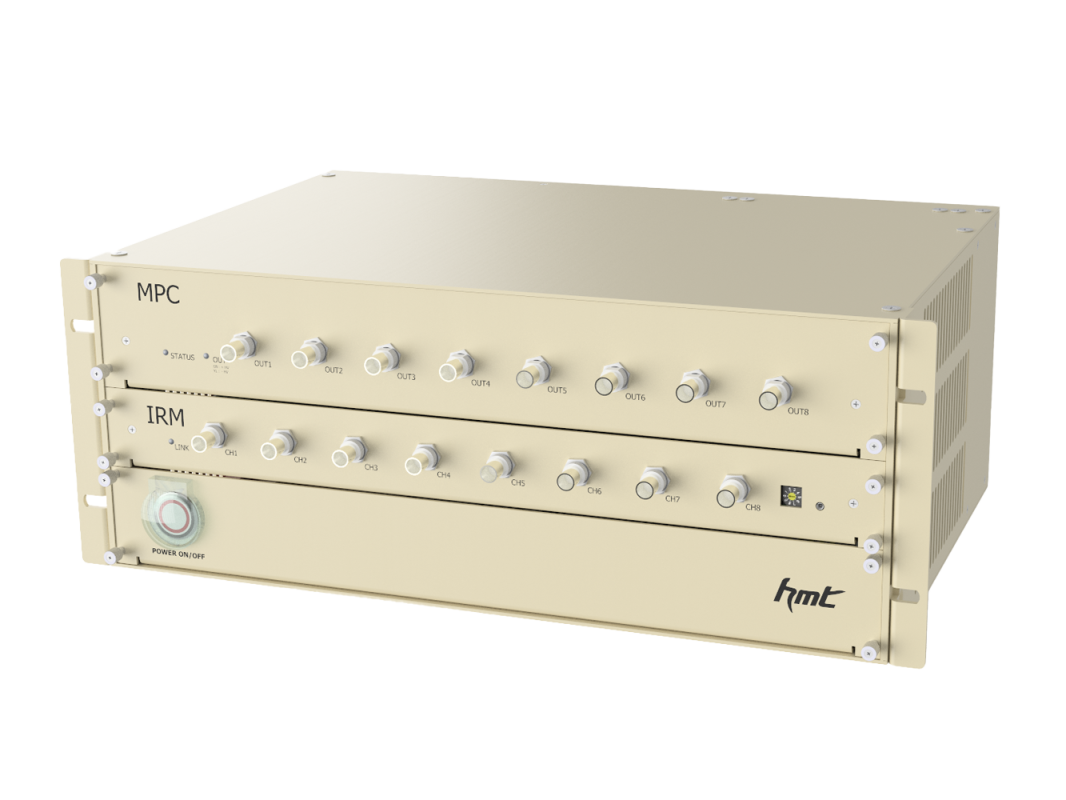

IR Meter3-EC

IR Meter

  • Control

    Remote

  • Communication Interface

    RS-232

  • Remote Control Connector

    D-SUB / 9pin RJ45

  • Current Range

    pA ~ mA

  • Charge Voltage

    Max ±400V

  • AC Input Voltage Range

    90~264VAC

  • Dimension(WxHxD)(mm)

    349 x 488 x 332

  • 교류 신호 측정 기능

  • 1~64ch 동시 측정

  • +/- 극성 변환 기능

  • Low Ripple Voltage Source 출력 기능

  • 자동 캐패시터 충전 / 방전 기능

  • Calibration / Multi Mode

  • DSP 제어

3

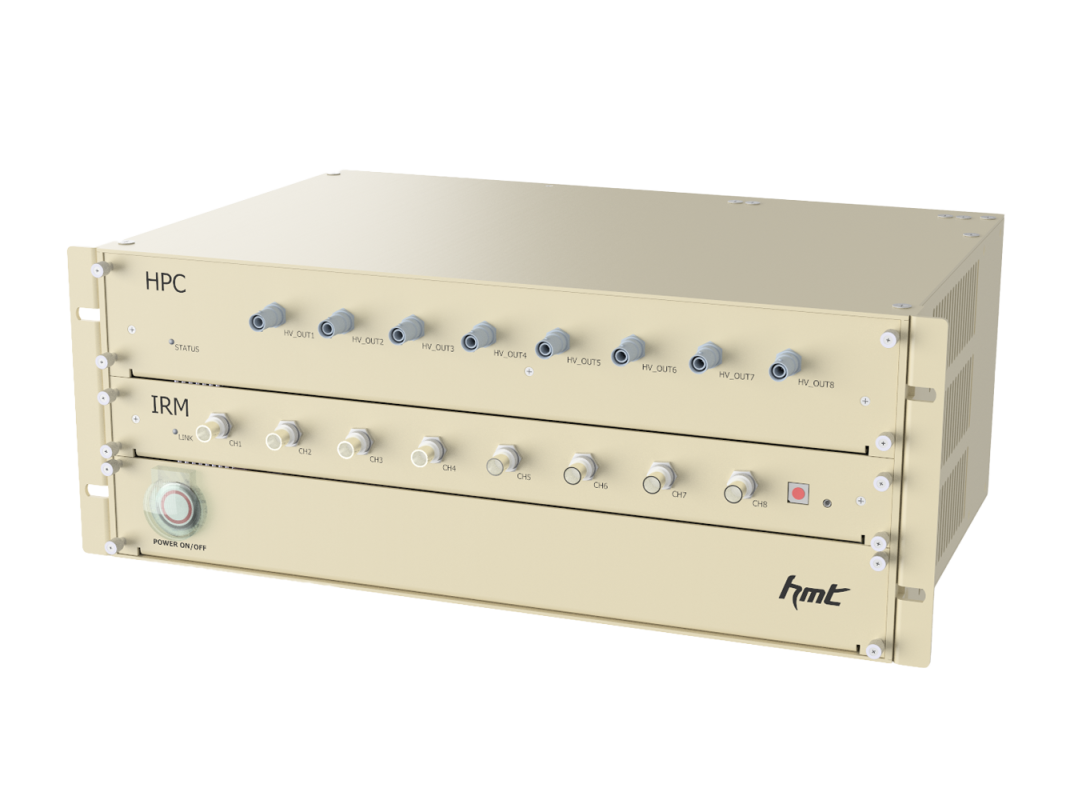

HV IR Meter

IR Meter

  • Control

    Remote

  • Communication Interface

    RS-232

  • Remote Control Connector

    D-SUB / 9pin RJ45

  • Current Range

    pA ~ mA

  • Charge Voltage

    Max ±3kV

  • AC Input Voltage Range

    90~264VAC

  • Dimension(WxHxD)(mm)

    482.6 x 177(4U) x 310.7

  • 1~8ch 동시 측정

  • +/- 극성 변환 기능

  • Low Ripple Voltage Source 출력 기능

  • 자동 캐패시터 충전 / 방전 기능

  • Calibration 기능

  • Multi Mode 기능

  • DSP 제어

2

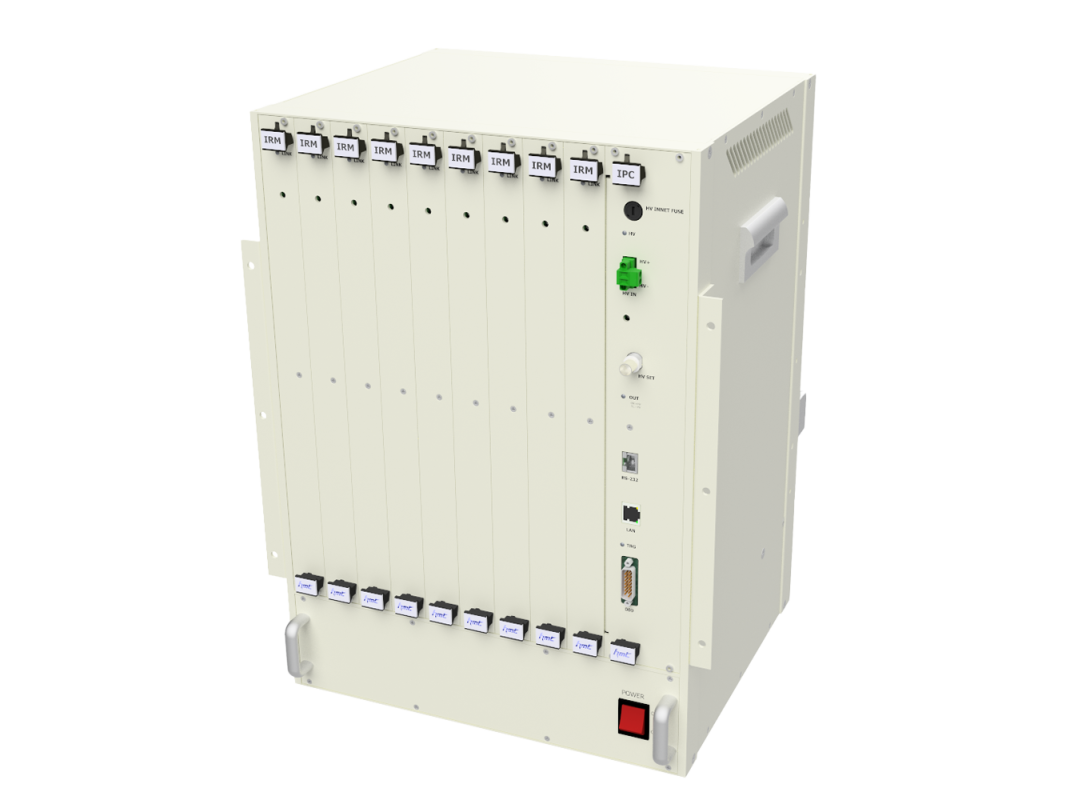

MIR Auto Meter

IR Meter

  • Control

    Remote

  • Communication Interface

    RS-232

  • Remote Control Connector

    D-SUB / 9pin RJ45

  • Current Range

    pA ~ mA

  • Charge Voltage

    Max ±400V

  • AC Input Voltage Range

    90~264VAC

  • Dimension(WxHxD)(mm)

    313.4 x 600 x 404

  • 1~144ch 동시 측정

  • +/- 극성 변환 기능

  • Low Ripple Voltage Source 출력 기능

  • 자동 캐패시터 충전 / 방전 기능

  • Calibration 기능

  • Multi Mode 기능

  • DSP 제어

1

Real-time Current Detection

IR Meter

  • Control

    Remote

  • Communication Interface

    RS-232

  • Remote Control Connector

    D-SUB / 9pin RJ45

  • Current Range

    uA ~ mA

  • Charge Voltage

    Max ±400V

  • AC Input Voltage Range

    90~264VAC

  • Dimension(WxHxD)(mm)

    482.6 x 177(4U) x 310.7

  • 1~8ch 동시 측정

  • +/- 극성 변환 기능

  • Low Ripple Voltage Source 출력 기능

  • 자동 캐패시터 충전 / 방전 기능

  • Calibration 기능

  • Multi Mode 기능

  • DSP 제어
